实用新型涉及一种流体控制阀门，提供一种结构简单、启闭操纵控制方便、可满足不同操作高度要求的阀杆加长球阀，包括阀体、球体阀芯、阀杆及开启装置，所述阀体上沿轴向部分设有进水口与出水口,所述球体阀芯可旋转的安装在阀体进水口与出水口之间,所述阀体上侧壁延伸一阀杆支座，所述阀杆的一端穿过阀体上侧壁的阀杆支座与球体阀芯相连，所述阀杆远离球体阀芯的那一自由端上还设有加长杆，所述开启装置设于加长杆的自由端上。
技术领域
本实用新型涉及一种流体控制阀门，特别涉及一种阀杆加长球阀。
背景技术
球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。一般做开关或切断阀使用，其特点是流体阻力小，开关方便，广泛应用于民用领域以及石油、化工等工业领域中。
球阀的常见结构包括阀体、阀盖、球体阀芯、阀杆及转动手把，转动手把设于阀杆的自由端上起打开球体阀芯或关闭球体阀芯的作用，传统的球阀由于阀门的生产成型、外观及装配等约束了阀门的中心高，决定了转动手把的安装位置，如遇到安装管道与操作位置有特别要求时则无法满足安装要求，经常出现球阀启闭操纵控制不方便的现象，影响球阀的使用效果。
实用新型内容
针对上述问题，本实用新型提出一种结构简单、启闭操纵控制方便、可满足不同操作高度要求的阀杆加长球阀

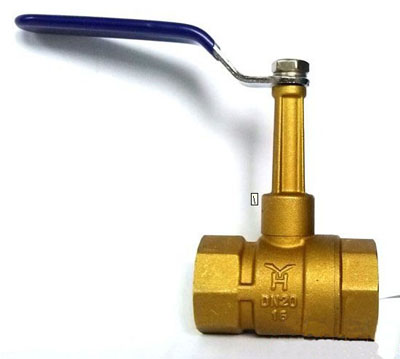

为解决此技术问题，本实用新型采取以下方案：一种阀杆加长球阀，包括阀体、球体阀芯、阀杆及开启装置，阀体上沿轴向部分设有进水口与出水口,球体阀芯可旋转的安装在阀体进水口与出水口之间,阀体上侧壁延伸一阀杆支座，阀杆的一端穿过阀体上侧壁的阀杆支座与球体阀芯相连，阀杆远离球体阀芯的那一自由端上还设有加长杆，开启装置设于加长杆的自由端上。
进一步改进的是：阀杆与加长杆一体成型制得且加长杆的直径小于阀杆的直径，两者同轴呈阶梯状布置。阀杆与阀体上侧壁的阀杆支座之间设有90度启闭限位装置。所述90度启闭限位装置为：阀体上侧壁阀杆支座的自由端沿径向方向上开设一90度限位槽，阀杆与阀杆支座90度限位槽相对应的圆周外侧壁上延伸一凸柱。
进一步改进的是：阀体上侧壁阀杆支座上还套设阀杆防护套筒。阀杆与阀体上侧壁的阀杆支座之间设有至少一个O型密封圈。
通过采用前述技术方案，本实用新型的有益效果是：本新型球阀，阀杆远离球体阀芯的那一自由端上还设有加长杆，开启装置设于加长杆的自由端上，加长杆可根据实际需要设置，可满足不同操作高度的需求，其结构简单、使用灵活方便，遇到安装管道与操作位置有特别要求时仍可满足安装要求，不会出现球阀启闭操纵控制不方便的现象;进一步改进是：阀杆与阀体上侧壁的阀杆支座之间设有90度启闭限位装置, 使得阀杆只能在90度限位槽内做旋转，从而准确迅速的实现球阀的开启与关闭，使用时极为方便。   |
